Together, We Drive the Future

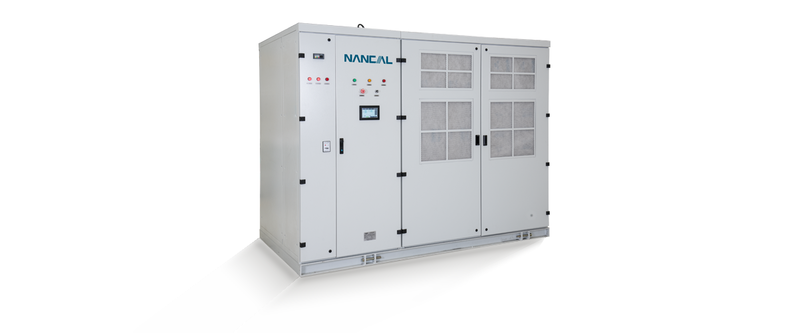

MV VFD NANCAL-HVVF200
NC HVVF Variadores compactos de media tensión
200kW-2240kW
Enfriamiento de aire
Serie MINI

Tamaño compacto, adecuado para renovación y nuevos proyectos
Estructura enchufable, instalación rápida, fácil mantenimiento.

NC HVVF Variadores compactos de media tensión

NC HVVF Seire Variadores de CA de media tensión es un inversor de fuente de voltaje basado en IGBT y tecnología PWM multinivel de serie celular.
Se caracteriza por bajos armónicos y alta eficiencia.
Puede alcanzar un voltaje de salida de hasta 18 kV con una forma de onda sinusoidal perfecta, y también puede accionar directamente casi todo tipo de motores de media tensión sin un transformador elevador.
  • VFD armónico bajo
    Armónico bajo
    Cumple con IEEE519-1992
  • Alto factor de potencia VFD
    Alto factor de potencia
    P.F.: 0.95 ~ 0.99
  • Prueba

    Alta precisión de control

    Con sensor de velocidad
  • 24 h

    Excelente confiabilidad​​​​​​​

    Trabajo continuo sin disparo
Entrada
Voltaje: 3 fase, 2.3kv-35kV
Frecuencia: 50Hz/60Hz ± 10%
Factor de potencia:> 0.95
Armónico: THDi <2%
Salida
Voltaje: 2.3kV-18kV
Frecuencia: 0-180Hz
Potencia: 200KW-2240KW
Capacidad de sobrecarga: 120% 1 min; 150% 5 segundos; 200% de disapro
Tipo de motor
Motor asincrónico
Motor de imán permanente
Motor de excitación sin escobillas
Motor de excitación con escobillas
Estructura
Protetción: IP31
Nivel sísmico: 8 niveles
Entrada de cable: arriba o abajo
El bypass automático con tecnología de desplazamiento de punto neutral (patente) puede omitir automáticamente la celda defectuosa y garantizar la salida máxima sin disparoCaracterísticas:
  • Estructura enchufable, instalación rápida, fácil mantenimiento.
  • Adecuado para diferentes cargas, como bombas, ventiladores y compresores
  • Tamaño compacto, adecuado para renovar y nuevos proyectos
  • Interfaz hombre-máquina fácil de usar, visualización de parámetros seleccionables
  • Fuerte resistencia a la perturbación de voltaje, asegurando el funcionamiento continuo bajo fluctuaciones de línea
  • Recolección de carga giratoria
  • El bypass automático con tecnología de cambio de punto neutral (patente) puede omitir automáticamente la celda defectuosa y garantizar la salida máxima sin viaje
  • Un variador puede realizar un arranque suave y una parada suave de varios motores con una transferencia estable de corriente del motor hacia o desde la red al inversor durante la transición
  • Control vectorial de alto rendimiento
  • Alta confiabilidad

Detalles de producto
Más
Empaquetado
frecuencia Daniudi
Campo de gas de Daniudi
10kV 710/560kW
Nancal VSD
Changlin petroquímico

10kV 6200kW y 6KV 1250kW

MV FI-Power Nancal
Baste a la energía de energía energética

10kV 450kW

Más aplicaciones
