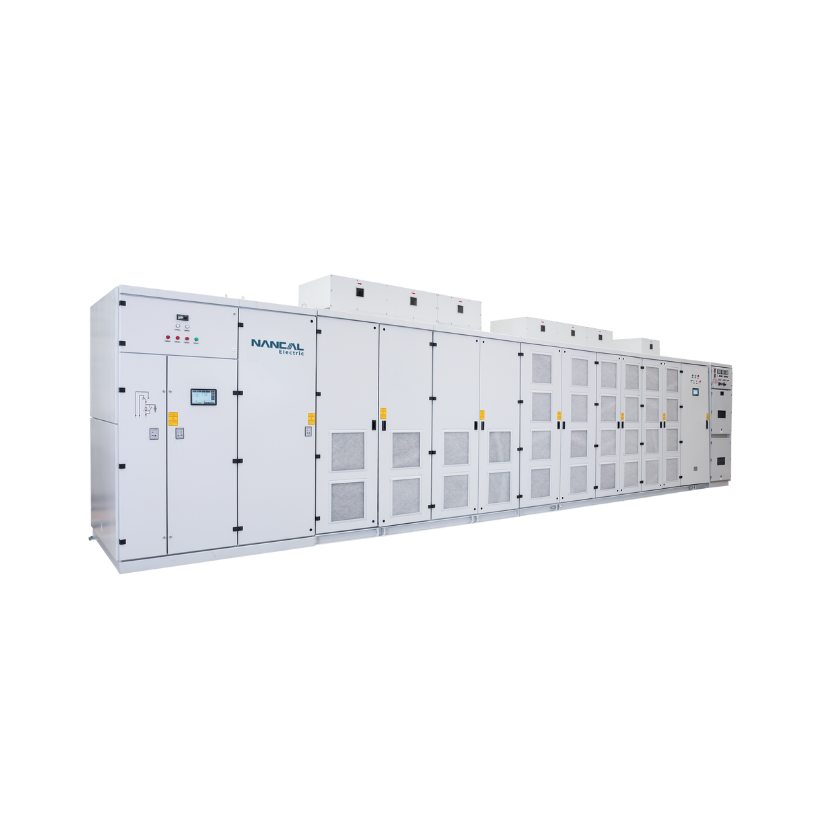

NC-HVVF2000
NC HVVF Variadores de media tensión de enfriamiento de aire
200kw -15000kW
Enfriamiento de aire
Acceso frontal
Control vectorial de alto rendimiento
Alta confiabilidad
Acceso frontal, fácil mantenimiento

NC HVVF Variadores de media tensión de enfriamiento de aire

NC HVVF Variadores de media tensión de enfriamiento de aire es un inversor de fuente de voltaje basado en IGBT y tecnología PWM multinivel de serie celular.
Se caracteriza por bajos armónicos y alta eficiencia.
Puede alcanzar un voltaje de salida de hasta 18 kV con una forma de onda sinusoidal perfecta, y también puede accionar directamente casi todo tipo de motores de media tensión sin un transformador elevador.
  • VFD armónico bajo
    Armónico bajo
    Cumple con IEEE519-1992
  • Alto factor de potencia VFD
    Alto factor de potencia​​​​​​​
    P.F.: 0.95 ~ 0.99
  • Prueba

    Alta precisión de control

    Con sensor de velocidad
  • 24 h

    Excelente confiabilidad

    Trabajo continuo sin disparo
Características:
  • Control vectorial de alto rendimiento
  • Alta confiabilidad
  • Acceso frontal para facilitar el mantenimiento
  • Interfaz hombre-máquina fácil de usar, visualización de parámetros seleccionables
  • Salida amigable para el motor, sin pulsación de calefacción y par adicional al motor
  • Fuerte resistencia a la perturbación de voltaje, asegurando el funcionamiento continuo bajo fluctuaciones de línea
  • Recorrido de bajo voltaje/voltaje cero
  • Recolección de carga giratoria
  • El bypass automático con tecnología de desplazamiento de punto neutral (patente) puede omitir automáticamente la celda defectuosa y garantizar la salida máxima sin disparo
  • Un variador puede realizar un arranque suave y una parada suave de varios motores con una transferencia estable de corriente del motor hacia o desde la red al inversor durante la transición
  • Tecnología de frenado mejorada para motores grandes

Entrada
Voltaje: 3 fase, 2.3kv-35kV
Frecuencia: 50Hz/60Hz ± 10%
Factor de potencia:> 0.95
Armónico:THDi <2%
Salida
Voltaje: 2.3kV-18kV
Frecuencia: 0-180Hz
Potencia: 200kw-15000kw
Capacidad de sobrecarga: 120% 1 min; 150% 5 segundos; 200% de disparo
Tipo de motor
Motor asincrónico
Motor de imán permanente
Motor excitación sin escobillas
Motor excitación con escobillas
Estructura
Protetción: estándar IP31
Grado sísmico: 8 niveles
Entrada de cable: arriba o abajo
Acceso frontal
frecuencia
Campo de petróleo de Tarim
10kV 4500kW
convertidor Nancal
Acero binxin

10kV 6200kW

VFD para cemento
Cemento sinoma

10kV 3050kW
